高压瓷片电容材质

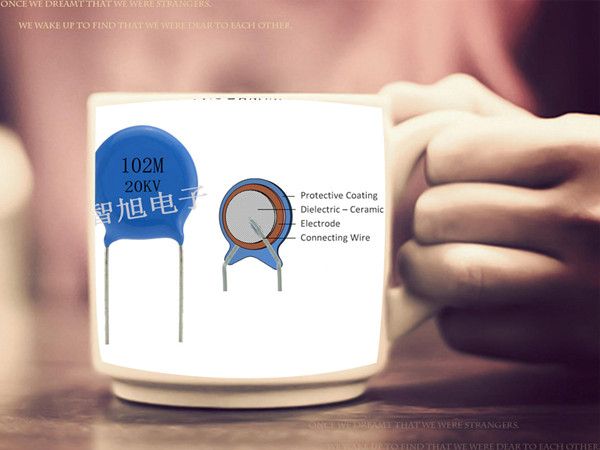

高压瓷片电容，小小个头，本领大，已随着科技产品走进我们的生活中，那高压瓷片电容是由做什么做成的呢，用的是什么材质呢？高压瓷片电容即陶瓷介质材质制作而成。

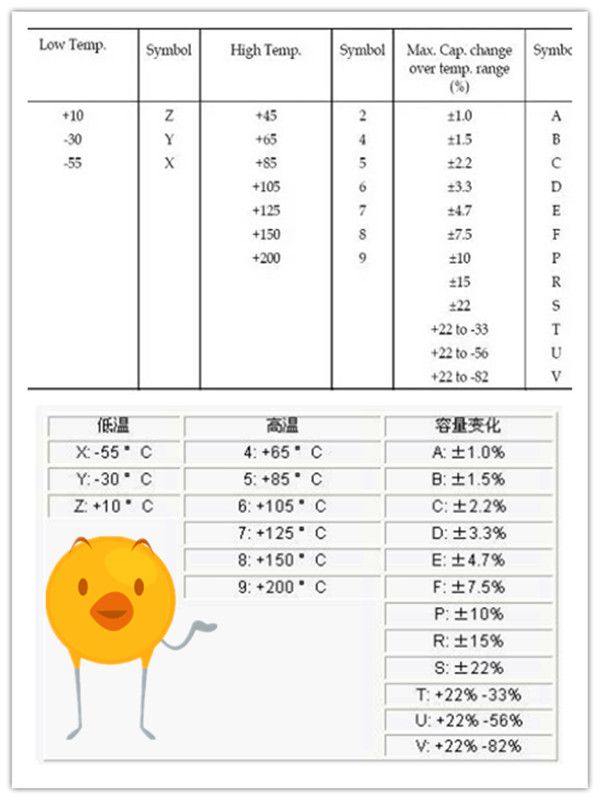

常见的有Y5P,Y5V,Y5U特性。主要有以下4种：
一 、NPO电容器

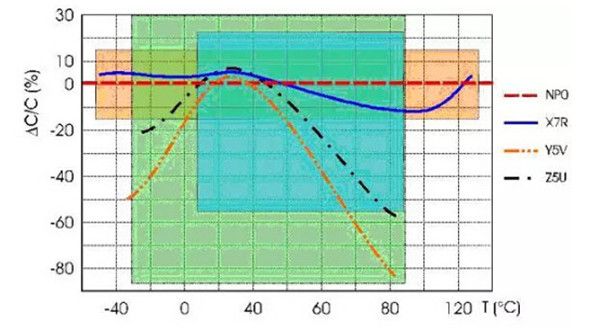

NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30PPM/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO电容器可选取的容量范围。
封 装 DC="50V" DC="100V"
0805 0.5---1000PF 0.5---820PF
1206 0.5---1200PF 0.5---1800PF
1210 560---5600PF 560---2700PF
2225 1000PF---0.033μF 1000PF---0.018μF
NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。
二 、X7R电容器
X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。
X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。下表给出了X7R电容器可选取的容量范围。
封 装 DC="50V" DC="100V"
0805 330PF---0.056μF 330PF---0.012μF
1206 1000PF---0.15μF 1000PF---0.047μF
1210 1000PF---0.22μF 1000PF---0.1μF
2225 0.01μF---1μF 0.01μF---0.56μF
三 、Z5U电容器
Z5U电容器称为”通用”陶瓷单片电容器。这里首先需要考虑的是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成本。对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10年下降5%。
尽管它的容量不稳定，由于它具有小体积、等效串联电感（ESL）和等效串联电阻（ESR）低、良好的频率响应，使其具有广泛的应用范围。尤其是在退耦电路的应用中。下表给出了Z5U电容器的取值范围。
封 装 DC="25V" DC="50V"
0805 0.01μF---0.12μF 0.01μF---0.1μF
1206 0.01μF---0.33μF 0.01μF---0.27μF
1210 0.01μF---0.68μF 0.01μF---0.47μF
2225 0.01μF---1μF 0.01μF---1μF
Z5U电容器的其他技术指标如下:
工作温度范围 +10℃ --- +85℃
温度特性 +22% ---- -56%
介质损耗 最大 4%
四、 Y5V电容器
Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达+22%到-82%。 Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。
Y5V电容器的取值范围如下表所示
封 装 DC="25V" DC="50V"
0805 0.01μF---0.39μF 0.01μF---0.1μF
1206 0.01μF---1μF 0.01μF---0.33μF
1210 0.1μF---1.5μF 0.01μF---0.47μF
2225 0.68μF---2.2μF 0.68μF---1.5μF
Y5V电容器的其他技术指标如下:
工作温度范围 -30℃ --- +85℃
温度特性 +22% ---- -82%
介质损耗 最大 5%
颖特新电子-30年专注安规电容及高压瓷片电容的研发生产销售，生产高压瓷片电容系列规格型号齐全。产品外观小巧，精莹剔透，粉涂均匀，我们还可以为客人需求订制观型尺寸。为满足客户需求都有生产编带高压瓷片电容，公司的设备也是全自动生产设备及检测设备，出货快，钻石品质。是合法安规电容生产企业，本着安全的安规电容生产，为科技守护美好生活，更好的守护我们身边最爱的人的安全。以上关于高压瓷片电容知识来自东莞市颖特新电子有限公司研发部提供，更多关于资讯大家可移步至网站中颖特新资讯中获取。
