瓷片电容的稳定性与介质材料的对应关系
瓷片电容以陶瓷材料为介质，在陶瓷表面涂覆一层金属薄膜，再经高温烧结后作为电极而成的电容器，外壳是陶瓷的，用来绝缘。又称圆片瓷介电容。
瓷片电容主要针对于高频，高压瓷片电容取决于你使用在什么场合，其中最典型作用就是可以消除高频干扰。

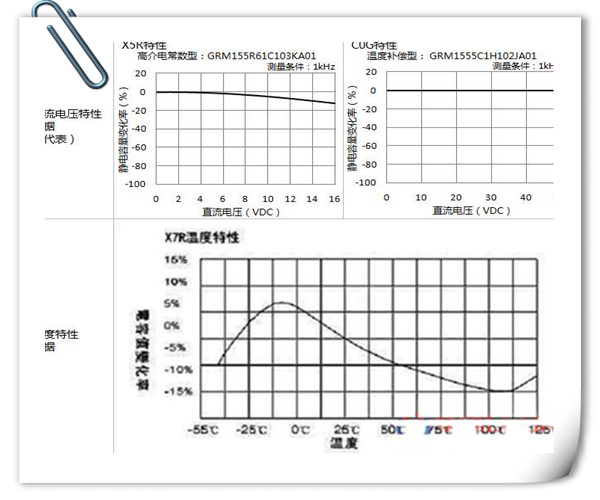

瓷片电容的稳定性及容量精度与其采用的介质材料存在着对应关系，主要分为三大类别：
一、是以COG/NPO为I类介质的高频电容器，其温度系数为±30ppm/℃，瓷片电容量非常稳定，几乎不随温度、电压和时间的变化而变化，主要应用于高频电子线路，如振荡计时电路等；其容量精度主要为±5%以及在容量低于10pF时，可选用B档(±0.1pF)、C档(±0.25pF)、D档(±0.5pF)三种精度。
二、是以X7R为II类介质的中频瓷片电容器，其温度系数为±15电容量相对稳定适用于各种旁路、耦合、滤波电路等，其容量精度主要为K档(±10%)。
三、是以Y5V为II类介质的低频电容器，其温度系数为：(+30-80)，电容量受温度、电压、时间变化较大，一般只适用于各种滤波电路中。其容量精度主要为Z档(+80-20)，也可选择±20精度的产品。
不同品种的瓷片电容器，最高使用频率不同。圆片型瓷介电容器为300MHZ；圆管型瓷介电容器为200MHZ；圆盘型瓷介可达3000MHZ；小型纸介电容器为80MHZ；中型纸介电容器只有8MHZ。
